SGK75 Φ75固定(エラストマー車輪)

価格: ¥902 (税込)
[ポイント還元 9ポイント~]
数量:
在庫: 在庫あり

返品についての詳細はこちら

twitter

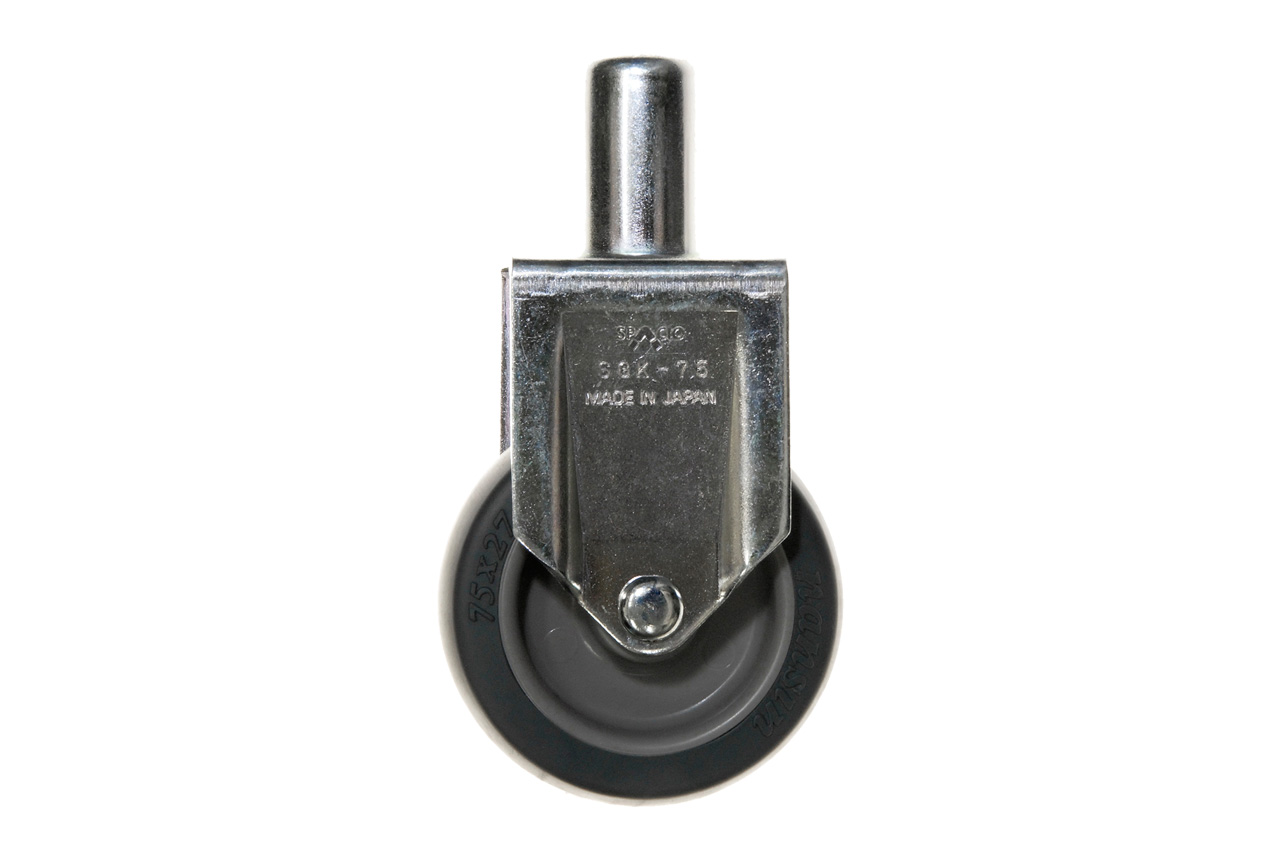

【差し込み式金属フレームキャスターΦ75固定(エラストマー車輪)】

 品番:SGK75

・スペーシアパイプの内側に差し込んで取付ける専用の固定タイプ(首振りしない)キャスターです。
・車輪径75mmのキャスター(SGR75TP・SGR75STP)と併用下さい。
・取付けにはハンマーなどの工具が必要ですので、必ず取付け方法を確認下さい。
◎差し込み式キャスター取付方法の参考動画はこちら(YOUTUBE動画へリンクします)

 【規 格】
 ・車輪材質:樹脂ホイール、エラストマー巻
 ・車輪径:75mm
 ・ストッパー:なし
 ・取付高さ(H):101mm
 ・実用耐荷重(1個あたり):55kg
 ・車輪幅:27mm
 ・重さ:277g
 ・差込み部長さ(A):38mm
 ・カップリング径(B):24.0mm
 ・偏心(E):なし
 ・日本製
 【図 面】

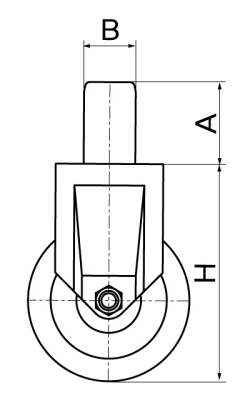

     キャスター図(固定タイプ)
  【取付方法】
 (1)車軸ボルトを外し、車輪を本体フレーム
  から取り外します。

 (2)図のようにフレーム内側に金属棒等をあ
  て、パイプに垂直になるようハンマーで
  しっかり打ち込んでください。

 (3)車輪を元のようにボルト・ナットで取り
  付けてください。この時、車輪がしっか
  り回転するようナットの締め付けを調整
  しながらセットしてください。
 (4)パイプに取り付け後は、必ずビス(タッ
  ピングビス)止めしてください。

 【取付方法(図)】

  キャスター図(固定タイプ)
