NSJ-18 メタルジョイント 角度用

価格: ¥557 (税込)
[ポイント還元 5ポイント~]
数量: セット
在庫: 在庫あり

返品についての詳細はこちら

twitter

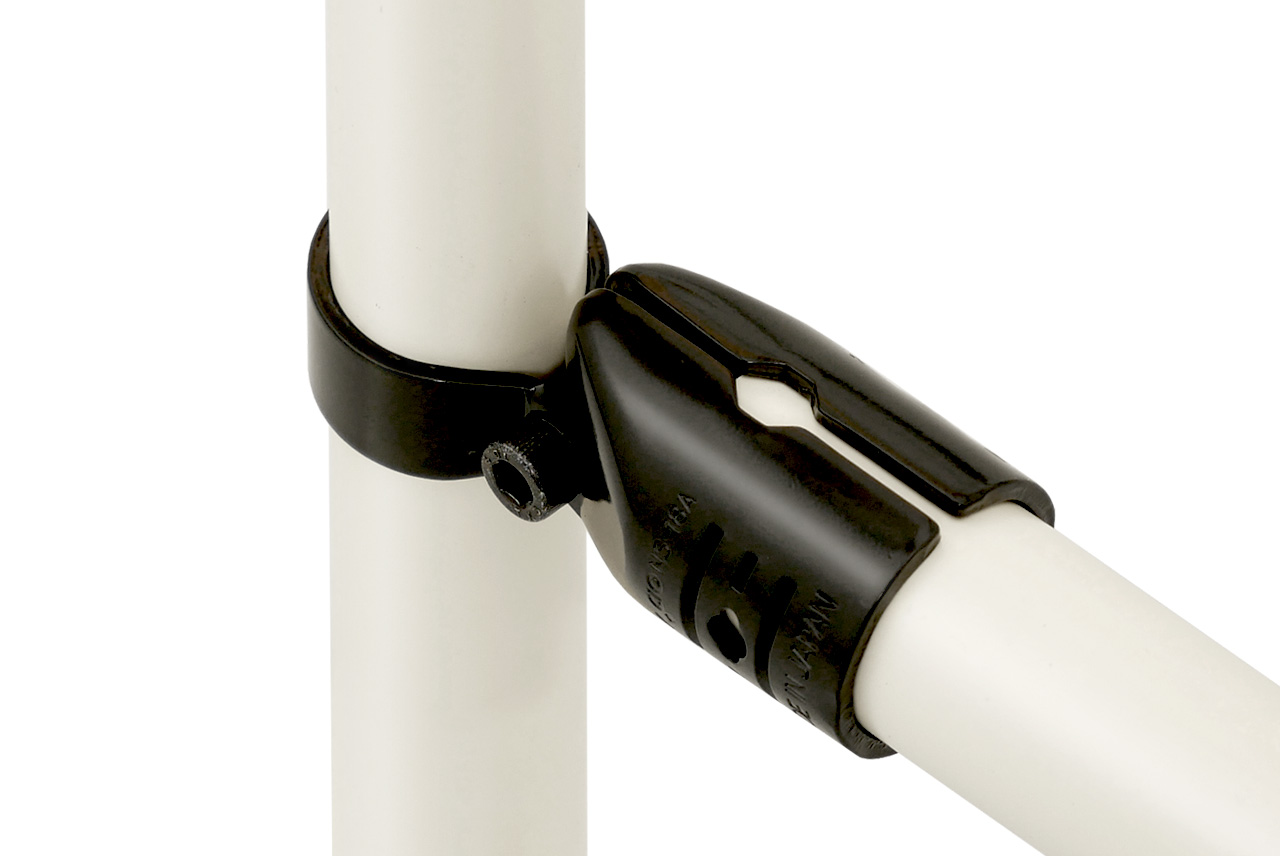

【メタルジョイント(ブラック)】

 品番:NSJ-18

・ボルトとナットで締め付けて固定するスチール製のジョイントです。(屋内使用)
・2個使用することで、同じ高さに、角度をつけてパイプを接続できます。※販売は1個単位ですのでご注意ください。
・設置可能な角度は、45度~315度です。
・組み立てには、六角棒レンチ5mmが必要です。
・スペーシア製の六角棒レンチ(JB-050)又はラチェットレンチ(JB-RH)をご利用下さい。
・締め付け強度はズレ45kgF、引き抜き45kgFです。(10Nm締結時)
・ボルト、ナットは付属しています。(ボルトはNSJ-18専用ボルトです。※SJ-Bとは異なります
)
◎メタルジョイントの固定手順の参考動画はこちら(YOUTUBE動画へリンクします)
 【規 格】
 ・材質:スチール
 ・厚み:約2.6mm
 ・表面処理:黒色カチオン電着塗装
 ・重さ:122.5g
 ・日本製
 ・セット内容:NS-18A×1個、NS-18B×1個、ボルトM6x16・ナット×1組

 【形 状】

    NSJ-18形状

 【図 面】

   NSJ-18図面
